100公里无线传输视频监控解决方案成功案例

项目需求:

覆盖1.3万平方公里，50多个自然村。

方案设计中有10个主干，由VS-5868传输,

另有 30多个支干，由VS-5854-300M传输，客户端用VS-5854-3公里。

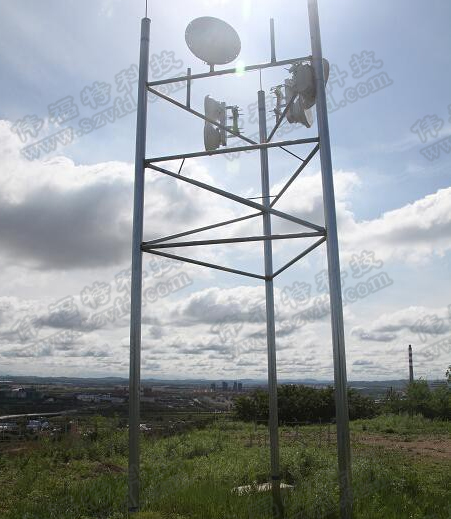

1.这是第一个主干，由市电供应。

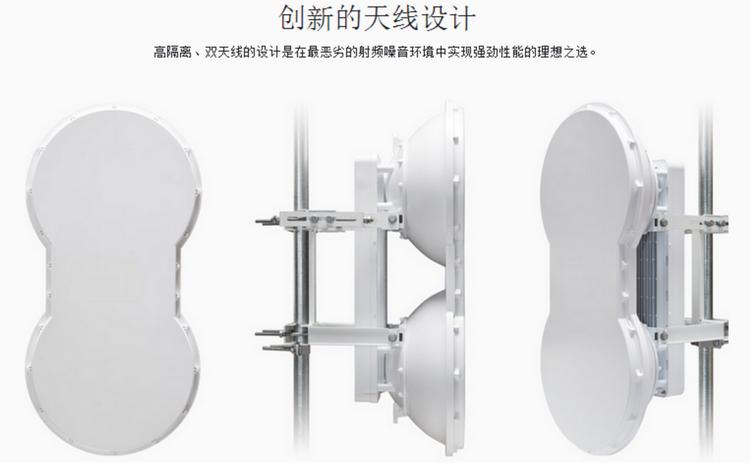

VS-5868是一款远距离空旷距离可达100公里级别的5.8G内置天线设备，实际吞吐量可达1Gbps，采用5.8G免申请无干扰频段工作，可点对点与点对多点双向透明传输。

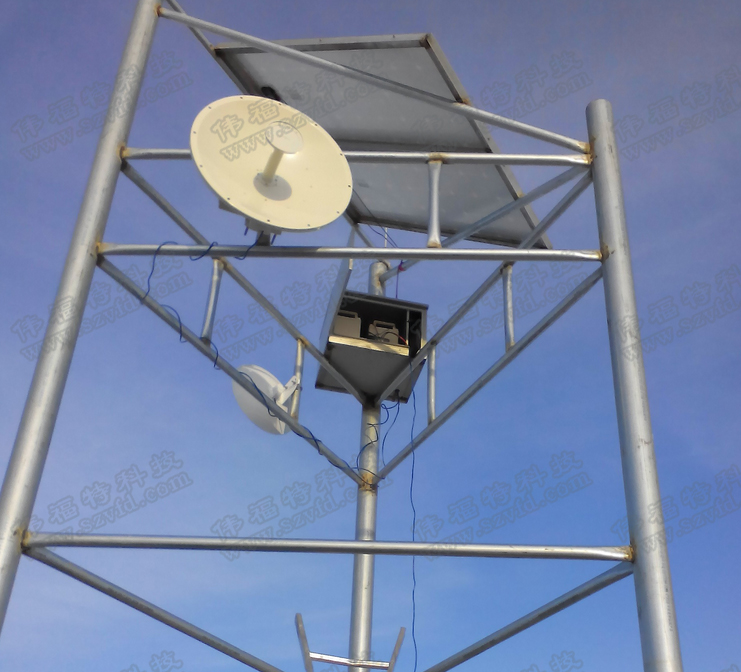

2.这是支干，或者说是入户的最后覆盖，VS-5854-300M-10公里无线传输至VS-5854-300M- 3公里左右入户。

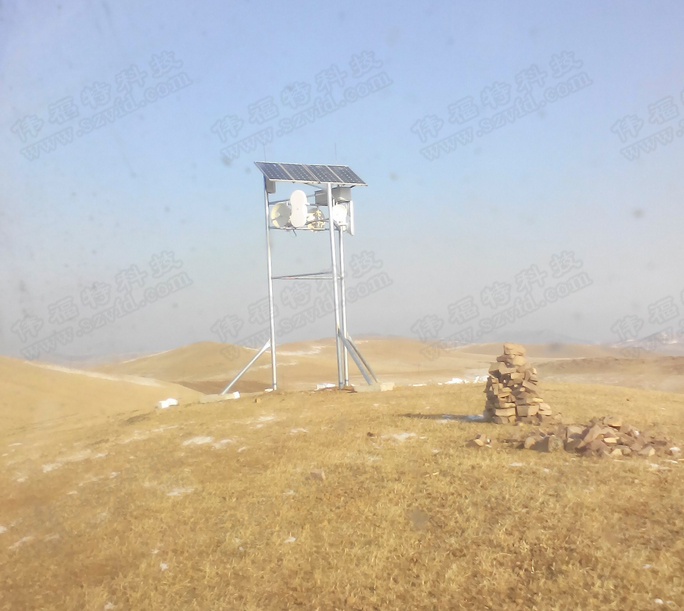

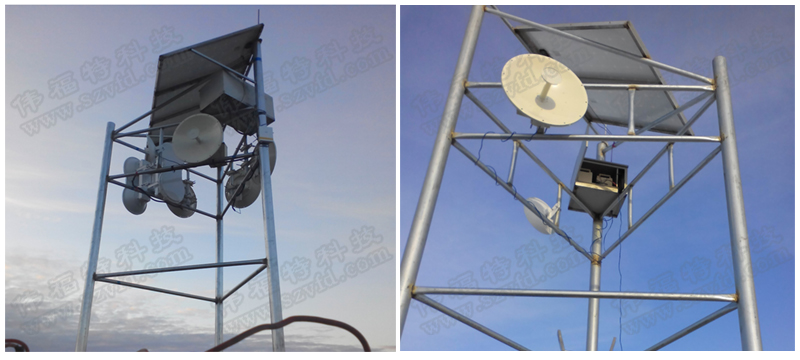

3.我们再来看看野外的无人基站。

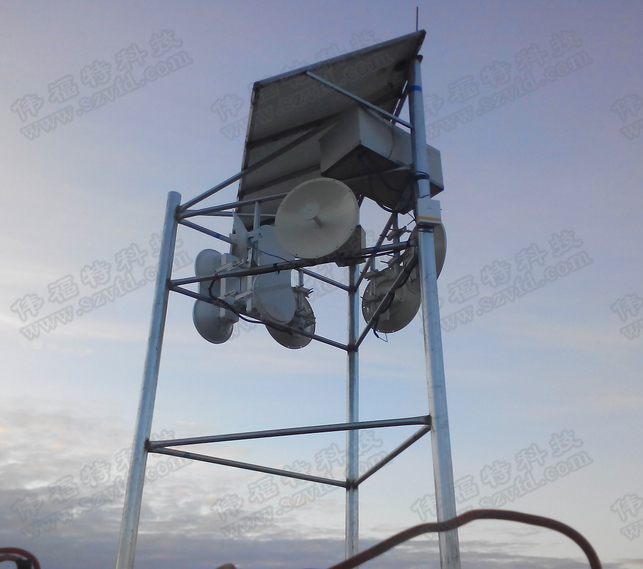

4.看1G的设备背靠背， 信号会有干扰，不同的国家最好用不同的信道。

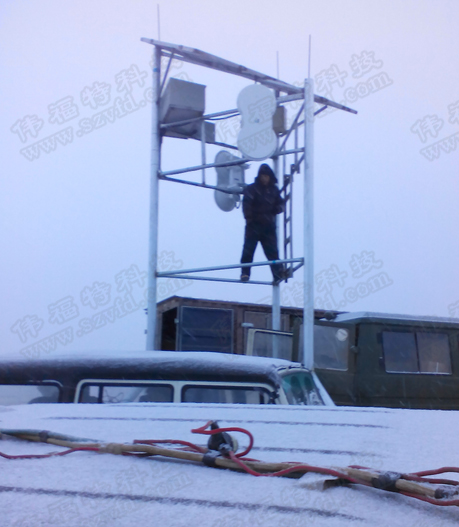

5.看看我们的工作人员冬天在上面调试设备

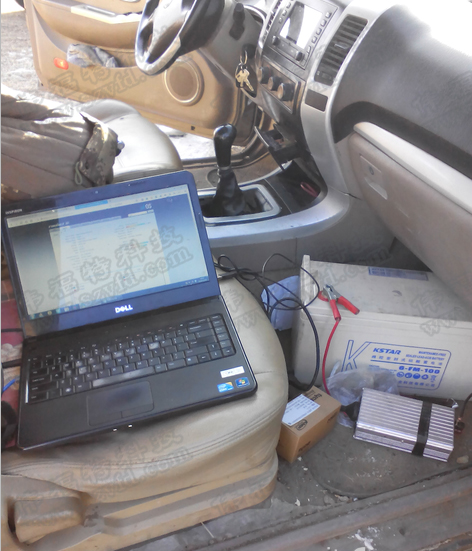

6.呵呵，其实参数是在车里调试啦，用笔记本电脑就可以了。

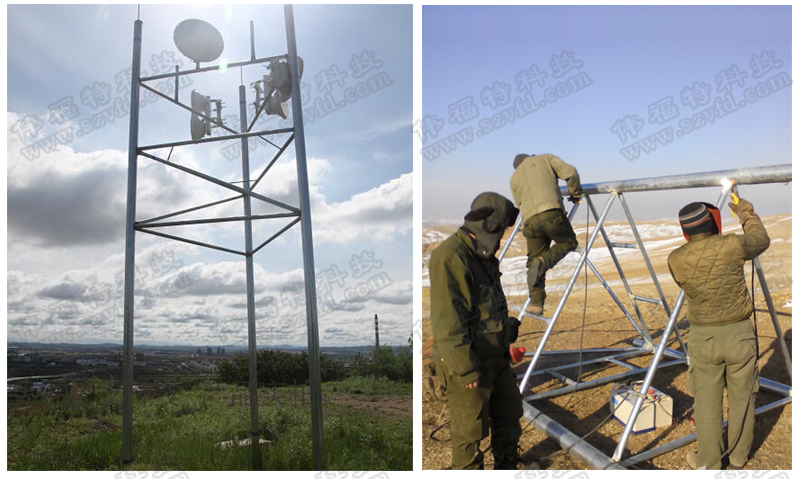

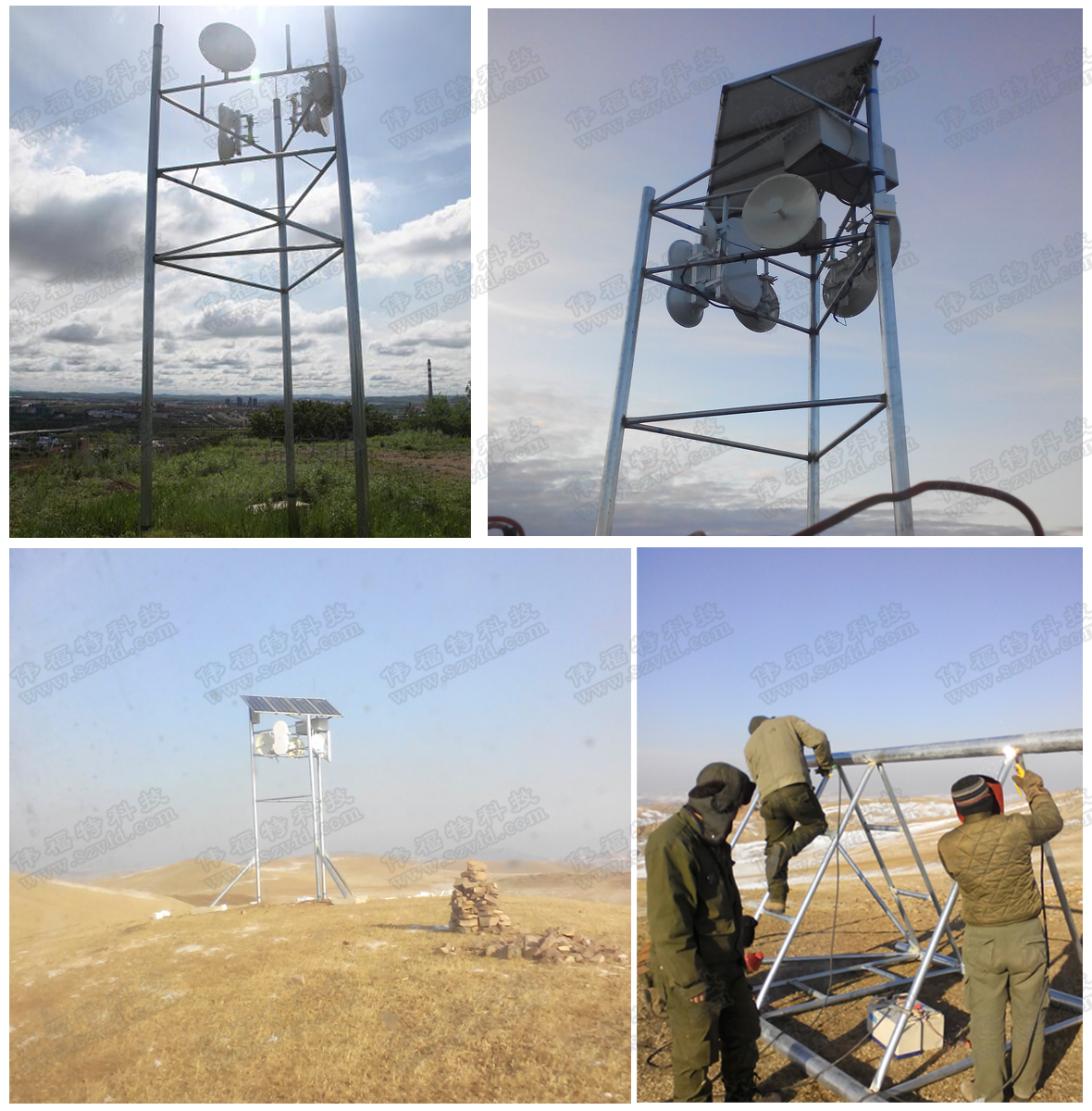

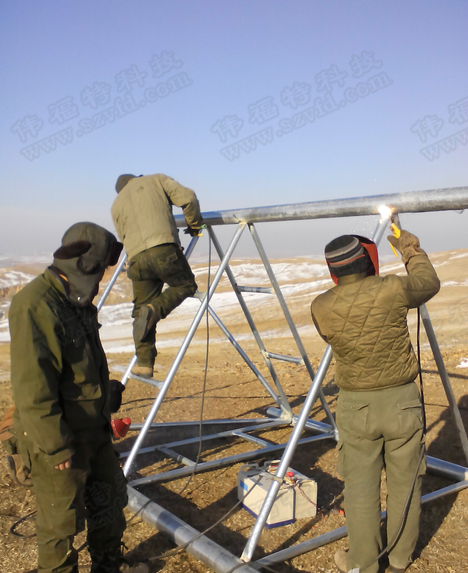

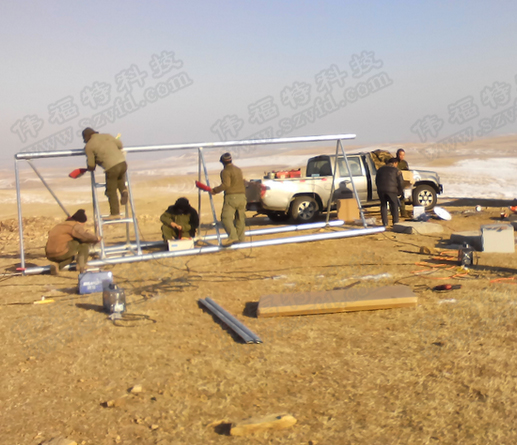

7.再来看看工人们焊的支架，能很清楚的看到了。

后话：

偏远地区和点对点回程，很多还需要更远的距离。 用伟福特的VS-5854-300M系列，做30公里以上的传输很常见。

这个无线工程实测，一共有四块蓄电池，能跑3-5天，太阳能发电就够用了，我们用的poe供电模块 ，交换机也是POE供电模块。这个说明我们的无线监控设备耗电量也是非常小的。

注意事件：

野外防风防雷，交换机的选择，尽量选择好品牌的千兆交换机。

1、选址上要综合考虑供电（本项目用得是市电，也有太阳能板，是风光野外自给能源灵活性更大点）和两点的高度，尽量选择两点海拔高度差不多的起码周边5KM可视范围的最高山头去建收发点，这样可以大大降低中间传输途径中被其他山体挡住的可能性，如果有地形图之类的可以仔细分析下链路传输情况的阻挡，也可以减少因为高度差天线需要俯仰相对才能连上或者加大阻挡遮拦的概率。

2、天线方位的选择上要根据地图位置确定好大概角度，现场用实体指南针进行校正，连上后在用最好两头都有人的方式进行优化精调，尽量不用要手机指南针工具，那类东西在野外手机没信号以及其他因素影响下出问题，不如直接买个简单的指南针来得简单，当然沟通上最好是有个功率大点的对讲机做现场沟通，如果手机信号还不错，则对讲机也不是必须的。

3、用来做点对点的无线网桥选型上应该选择增益更高功率更大的产品来解决这类不好判断传输路径情况的应用

4、最重要的一点，在施工顺序上应该首先把两个无线监控设备放在一起，先在办公室测试和调试好两台设备后达到通电自动连接为好。

5、调试安装无线监控时接收发射两端都人有，保持通信畅通，（手机，对讲机，上网微信，QQ等）都可以，还需要一台带网口的笔记本电，以上材料做好了后，再拿去实地架设，方向对好，两边优化调整，如果还是没法连上的话这时候再下环境有阻挡之类的判断不迟。先前花点时间，后面高山安装会更轻松。

6、调试中应该抱着积极乐观的心态进行，不到最后一刻不要放弃，否则体能和来回的折腾很容易产生挫败感。

最后，如果自己没办法接通设备，请电联伟福特技术。
